Arsitektur Set Instruksi

Arsitektur Set Instruksi

Set Instruksi (bahasa Inggris: Instruction Set, atau Instruction Set Architecture (ISA)) didefinisikan sebagai suatu aspek dalam arsitektur komputer yang dapat dilihat oleh para pemrogram. Secara umum, ISA ini mencakup jenis data yang didukung, jenis instruksi yang dipakai, jenis register, mode pengalamatan, arsitektur memori, penanganan interupsi, eksepsi, dan operasi I/O eksternalnya (jika ada).

ISA merupakan sebuah spesifikasi dari Pullman semua kode-kode biner (opcode) yang diimplementasikan dalam bentuk aslinya (native form) dalam sebuah desain prosesor tertentu. Kumpulan opcode tersebut, umumnya disebut sebagai bahasa mesin (machine language) untuk ISA yang bersangkutan. ISA yang populer digunakan adalah set instruksi untuk chip Intel x86, IA-64, IBM PowerPC, Motorola 68000, Sun SPARC, DEC Alpha, dan lain-lain.



FORMAT INSTRUKSI

Suatu instruksi terdiri dari beberapa field yang sesuai dengan elemen dalam instruksi tersebut. Layout dari suatu instruksi sering disebut sebagai Format Instruksi.

Ilustrasi Format Instruksi Sederhana(Stallings, W. 1990, hal. 294)

JENIS - JENIS INSTRUKSI

1. Data Processing / Pengolahan Data : instruksi-instruksi aritmetika dan logika. Instruksi aritmetika memiliki kemampuan untuk mengolah data numerik, sedangkan instruksi logika beroperasi pada bit-bit word sebagai bit bukan sebagai bilangan. Operasi-operasi tersebut dilakukan terutama untuk data di register CPU.

2. Data Storage / Penyimpanan Data : instruksi-instruksi memori. Instruksi-instruksi memori diperlukan untuk memindah data yang terdapat di memori dan register.

3. Data Movement / Perpindahan Data : instruksi I/O. Instruksi-instruksi I/O diperlukan untuk memindahkan program dan data ke dalam memori dan mengembalikan hasil komputansi kepada pengguna.

4. Control / Kontrol : instruksi pemeriksaan dan percabangan. Instruksi-instruksi kontrol digunakan untuk memeriksa nilai data, status komputansi dan mencabangkan ke set instruksi lain.

TEKNIK PENGALAMATAN

Metode pengalamatan merupakan aspek dari set instruksi arsitektur disebagian unit pengolah pusat (CPU) desain yang didefinisikan dalam set instruksi arsitektur dan menentukan bagaimana bahasa mesin petunjuk dalam arsitektur untuk mengidentifikasi operan dari setiap instruksi. Sebuah mode pengalamatan menentukan bagaimana menghitung alamat memori yang efektif dari operand dengan menggunakan informasi yang diadakan di register dan / atau konstanta yang terkandung dalam instruksi mesin atau di tempat lain.

Jenis-jenis metode pengalamatan diantaranya :

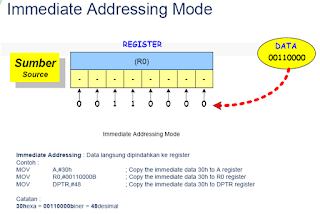

1. Immediate Addressing Mode

2. Register Addressing Mode

3. Direct Addressing Mode

4. Indirect Addressing Mode

R0 atau R1 digunakan untuk menunjukkan Destination Address

MOV A,#30h ; salin immediate data 30h ke Akumulator

MOV R0,#7Fh ; salin immediate data 7Fh ke register R0

MOV @R0,A ; salin the data in A ke alamat di R0

R0 atau R1 digunakan untuk menunjukkan Source Address

MOV R0,#7Fh ; salin immediate data 7Fh ke register R0

MOV @R0,#30h ; salin immediate data 30 ke alamat di R0

MOV A,@R0 ; salin isi dari alamat di R0 ke Akumulator

DESAIN SET INSTRUKSI

Desain set instruksi merupakan masalah yang sangat komplek yang melibatkan banyak aspek, diantaranya :

1. Kelengkapan set instruksi

2. Ortogonalitas (sifat independensi instruksi)

3. Kompatibilitas :

- Source code compatibility

- Object code compatibility

Selain ketiga aspek tersebut juga melibatkan hal-hal sebagai berikut :

a. Operation Repertoire, berapa banyak dan operasi apa saja yang disediakan dan berapa sulit operasinya.

b. Data Types, tipe / jenis data yang dapat diolah.

c. Instruction Format, panjangnya, banyaknya alamat, dsb.

d. Register, banyaknya register yang dapat digunakan.

e. Addressing, mode pengalamatan untuk operand.

CU (Control Unit)

Control Unit (CU) adalah salah satu bagian dari CPU yang bertugas untuk memberikan arahan/kendali/kontrol terhadap operasi yang dilakukan di bagian ALU (Arithmetic Logical Unit) di dalam CPU tersebut. Output dari CU ini akan mengatur aktivitas dari bagian lainnya dari perangkat CPU tersebut. Pada awal-awal desain komputer, CU diimplementasikan sebagai ad-hoc logic yang susah untuk didesain. Sekarang, CU diimplementasikan sebagai sebuah microprogram yang disimpan di dalam tempat penyimpanan kontrol (control store). Beberapa word dari microprogram dipilih oleh microsequencer dan bit yang datang dari word-word tersebut akan secara langsung mengontrol bagian-bagian berbeda dari perangkat tersebut, termasuk di antaranya adalah register, ALU, register instruksi, bus dan peralatan input/output di luar chip. Pada komputer modern, setiap subsistem ini telah memiliki kontrolernya masing-masing, dengan CU sebagai pemantaunya (supervisor).
